Реферат: Назначение устройство принцип работы и правила эксплуатации стиральной машины Амгунь - Сайт рефератов, докладов, сочинений, дипломных и курсо

Назначение устройство принцип работы и правила эксплуатации стиральной машины Амгунь

При работе со стиральной машиной нужно соблюдать такие правила:

перед включением машины в сеть необходимо проверить ее электропроводку на отсутствие возможных нарушений изоляции а также отсутствие замыкания токоведущих частей на корпус.

При появлении признаков пробоя электрического тока на корпус пользоваться стиральной машиной запрещается.

При работе стиральной машины запрещается:

Одновременно касаться корпуса машины и заземленных частей (трубопроводам кранам и т. д.).

Пользоваться разбитыми штепсельными вилками и розетками а также поврежденными соединительными шнурами.

Включать и выключать стиральную машину и вилку шнура мокрыми руками.

1.2 Сравнительная характеристика стиральной машины «Амгунь» с другими аналогичными стиральными машинами

Стиральная машина «Рига – 17» типа СМР – 1.5 в отличии от стиральной машины «Амгунь» имеет другую конструкцию по механической и электрической части.

Стиральная машина «Рига – 17» имеет два режима стирки. Бак стиральной машины изготовлен из нержавеющей стали смонтирована на цилиндрическом корпусе. Что касается стиральной машины «Амгунь» то она имеет только один режим стирки бак изготовлен из алюминия и смонтирован внутри корпуса стиральной машины.

В отличии от стиральной машины «Амгунь» в машине «Рига – 17» на валу активатора установлен центробежный насос который служит для откачивания стирального раствора из бака.

Стиральная машина «Рига – 17» имеет электродвигатель с отключаемой пусковой обмоткой АД180 – 4/71 который запускается пускозащитным реле типа РТК – С. А стиральная машина «Амгунь» имеет конденсаторный электродвигатель типа АВЕ – 071 – 4С.

Для защиты электродвигателя от сгорания в машине «Рига – 17» служит защитное реле которое смонтировано вместе с пусковым реле в одном корпусе.

Для слива остатков стирального раствора в машине «Рига – 17» имеется патрубок закрытый резьбовой пробкой а у машинки «Амгунь» стиральный раствор сливается через шланг.

Стиральная машина типа «Донбасс – 3» и стиральная машина «Амгунь» имеют практически одинаковую конструкцию. Электрооборудование у машин почти одинаковое однако стиральная машина «Донбасс – 3» имеет два режима стирки «обычный» и «бережный». Для переключения этих режимов служит реверсивный переключатель ПСМ – 10.

Также стиральная машина «Донбасс – 3» имеет стиральный бак изготовленный из нержавеющей стали а у машины «Амгунь» он изготовлен из алюминия.

Таблица 1.2 – Техническая характеристика стиральных машин.

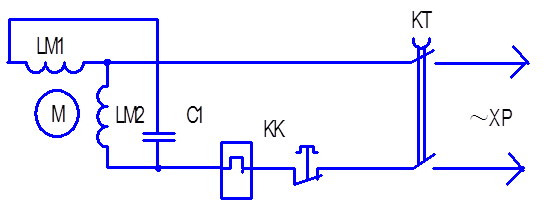

LM2 – Пусковая обмотка

XP – Штепсельная вилка

С1 – Конденсатор емкостью 4 мкФ

КК – Защитное реле РТ – 10

М – Ротор двигателя АВЕ – 071 – 4С

КТ – Реле времени РВ – 6

Рисунок 1.1 – Принципиальная электрическая схема стиральной машины «Амгунь»

При включении вилки XP в сеть и повороте ручки реле времени КТ

происходит замыкание контактов и на электродвигатель подается напряжение. Так как в цепь пусковой обмотки включен конденсатор С то в статоре электродвигателя образуется вращающееся магнитное поле за счет смещения магнитных потоков создаваемых рабочей и пусковой обмотками на 90 электрических градусов. Под воздействием вращающегося магнитного поля ротор двигателя начинает вращаться. По истечении заранее установленного времени реле времени размыкает контакты и электродвигатель остонавливается.

Последовательно к электродвигателю подключено токовое защитное реле КК которое обеспечивает защиту электродвигателя от перегрузок по току. Реле работает следующим образом: при повышении потребляемого тока происходит нагревание биметаллической пластины расположенной в корпусе реле которая деформируясь размыкает контакты. После размыкания контактов ток через реле не протекает пластина охлаждается контакты замыкаются.

1.4 Технические данные двигателя АВЕ – 071 – 4С

Электродвигатель однофазный асинхронный с короткозамкнутым ротором конденсаторного типа. Исполнение закрытое с самовентеляцией. По способу монтажа изготавливается во фланцевом исполнении. Рабочее положение как вертикальное так и горизонтальное. Режим работы повторно-кратковременный. Продолжительность рабочего цикла – 10 минут. Уровень шума работающего электродвигателя не превышает 65 дБ на расстоянии 1 м. Наиболее часто применяется в качестве электроприводы активатора в бытовых стиральных машинах. [8]

Таблица 1.3 -Технические данные двигателя АВЕ – 071 – 4С.

1.5 Описание принципа работы реле времени РВ – 6

Реле времени предназначено для автоматического отключения бытовых стиральных машин по истечении предварительно установленного времени. Реле выпускается в диапазоне выдержки времени (в зависимости от конструктивного исполнения реле) от 1 до 6 или от1 до 10 минут. Допустимое отклонение выдержки от заданного времени 0.5 минут. [4]

Электрическая прочность основной изоляции 1500 В электрическая прочность усиленной изоляции 4000 В. ресурс реле времени должен составлять не менее 12 500 включений срок службы – 10 лет.

Механизм реле смонтирован на двух платах – верхней и нижней. На верхний конец оси центрального колеса надевается ручка с градуировкой в минутах и устанавливается заводная пружина. На нижний конец оси центрального колеса закрепляется пластмассовый кулачок предназначенный для замыкания и размыкания контактов.

Поворотом ручки реле времени устанавливается требуемое время стирки. Одновременно с этим контакты реле замыкаются и машина включается. Заводная пружина передает движение на центральное колесо промежуточное и анкерные колеса и баланс – спираль часового механизма. При повороте ручки кулачок насаженый на нижнюю часть оси центрального колеса своими выступами прижимает подвижные контакты к неподвижным.

По истечении заданного промежутка времени контакты реле времени размыкаются и машина останавливается. Это происходит потому что упор имеющийся на центральном колесе и передвигающийся в прорези нижней пластины при заводе пружины возвращается в исходное положение и часовой механизм останавливается.

Размыкание контактов происходит в результате поворота кулачка. При этом попадая в прорези на кулачке подвижные контакты разжимаются и отходят от неподвижных контактов.

Техническая характеристика реле времени РВ – 6.

Номинальное напряжение В 127 220

Номинальный ток А 6 10

Пусковой ток А 17 30

Габаритные размеры мм 60*63 Масса гр 300

1.6 Описание электрической защиты электродвигателя

Реле РТ – 10 предназначено для защиты однофазных асинхронных двигателей от недопустимого перегрева а также для защиты от перегрузок однофазных электрических цепей и установок на номинальное напряжение 220 В переменного тока частотой 50Гц. Номинальные токи тепловых элементов: 1.2 1.4 1.9 2.5 3.3 4.3А. Потребляемая мощность тепловым элементом составляет 4В*А. Масса не более 0.04 кг. [6]

При температуре окружающей среды 40 0С реле не срабатывают в течение 30 мин при токе 1.1 Iном. При температуре окружающей среды 40 0С реле в холодном состоянии отключает электрическую цепь в течении времени не более 30 мин при токе 1.35 Iном и 18 – 60 с при токе 2 Iном.

Самовозврат контактов реле во включенное состояние происходит за время от 30 с до 6 мин при температуре окружающей среды 40 0С.

Условия эксплуатации реле РТ – 10

Высота над уровнем моря не более 1000м

Температура окружающей среды 0 – 70 0С

Относительная влажность окружающей среды:

при температуре 20 0С До 90%

при температуре 40 0С До 50%

Ускорение: при вибрации мест крепления 50 Гц До 3 g

при воздействии ударных сотрясений с длительностью ударного цикла 1 – 10 мс До 5 g

Окружающая среда – не взрывоопасная не содержащая токопроводящей пыли в количестве нарушающем работу реле а также агрессивных газов и паров в концентрации разрушающих изоляцию и металлы.

Место установки реле должно быть защищено от попадания масла воды эмульсии и непосредственного воздействия солнечной радиации.

Другие работы по теме:

Утверждаю: Зам.начальника СТФ Экзаменационные билеты по курсу “Охрана труда и защита окружающей среды” отделение дневное группа 3ОП-96

Назначение, устройство и принцип действия однофазного и трёхфазного трансформаторов, коэффициент трансформации, обозначение зажимов обмоток. Устройство и принцип работы асинхронного двигателя, соединение обмоток статора. Устройство магнитных пускателей.

Text Graphics ЭЛЕКТРИЧЕСКИЕ МАШИНЫ ПЕРЕМЕННОГО ТОКА Выполнили: студенты гр.9ВМ-20 Байбурин Э. Ильин Ю. Исламгалиев И. Исхаков Р. Graphics

Принцип действия гидравлического пресса Что такое домкрат? Это стационарный, переносной или передвижной грузоподъемный механизм для подъема и фиксации на заданной высоте тяжелых предметов. Домкрат может использоваться как самостоятельное устройство при выполнении ремонтных или строительных работ, так и в составе более сложных механизмов (кранов, подъемников, прессов и т.д.)

Устройство и принцип работы, неисправности и способы их устранения у контакторов переменного тока и магнитных пускателей. Назначение элементов контактора. Замыкающие и размыкающие контакторы для переключения в цепях управления, блокировки и сигнализации.

План: Монтаж канализации Водопровод Монтажводопровода Монтаж систем отопления Установка душевых кабин Установка душевой кабины самостоятельно Как грамотно произвести установку душевой кабины с первого раза?

Творческий проект по технологии «Стартёр. Назначение, устройство и принцип работы» 2010 г. Проблема: На уроке технологии мы изучаем различные узлы и детали машин и тракторов, но некоторые детали не удаётся изучить более подробно. Поэтому мы решили более подробно рассмотреть такую деталь, как стартёр.

Использование холодильных установок на судах. I. История развития водного хладотранспорта. В основе правильной организации холодильного дела лежит принцип так называемой холодильной цепи, то есть непрерывного нахождения скоропортящихся продуктов под воздействием холода с момента заготовки и до поступления их к потребителю.

Лабораторная работа № 1 Тема :Машина кондитерского цеха .Тесто раскаточная машина КТР - 80/500 Цель :Изучить устройство. принцип работы. правила эксплуатации. требования техники безопасности .

Лабораторная работа Комплекс «Метан» Цель работы: изучить назначение, устройство, взаимодействие составных частей и принцип действия комплекса "Метан" как самостоятельной газовой защиты (АГЗ) шахты.

Содержание 1. Назначение 2 2. Устройство и принцип работы 4 3. Правила эксплуатации 8 Список литературы 10 1. Назначение Варка пищевых продуктов осуществляется в технологических жидкостях (вода, молоко), являющихся компонентами кулинарной продукции. Широкое распространение получает также прогрессивный процесс, варка продуктов в атмосфере влажного насыщенного пара (острый пар) при его непосредственном воздействии на продукты во время варки.

1 Назначение устройство и принцип действия Машина тестоокруглитель Т1-ХТН предназначен для округления тестовых заготовок 0,2-1,1 кг. Из пшеничных сортов муки.

Text Text Graphics 1. Назначение, классификация и область применения насосов и гидродвигателей.

Основы теории резания пищевых продуктов. Оборудование для очистки овощей и фруктов, машины для нарезания и измельчения мясных полуфабрикатов, схемы дисковых овощерезок. Машины для нарезки хлебобулочных изделий, для дробления твердых пищевых продуктов.

Характеристика и предназначение автоматических стиральных машин. Отличия по конструкции, примененным электрическим схемам и используемым элементам автоматики. Стиральная машина БЕКО V-2312с: алгоритм поиска неисправностей. Разборка стиральной машины.

Лабораторная работа Использование приборов контроля радиоактивного облучения (дозиметрического контроля). В работе могут быть изучены комплектность, правила подготовки и эксплуатации имеющихся в наличии приборов

Техническая эксплуатация и обслуживание электрического и электромеханического оборудования

Методические указания и контрольные задания для студентов-заочников Салаватского индустриального колледжа по специальности 150411 «Монтаж и техническая эксплуатация промышленного оборудования» и 240404 “Переработка нефти и газа”

Птсдм включая их проектирование, использование, обслуживание, ремонт и сервис. В качестве контрольной работы для студентов заочной формы обучения принимается реферат объемом 15-40 страниц

Машина состоит из чугунной станины, корпуса, двух сменных бачков, взбивателей, механизмов подъема бачка и приводного механизма. Бачок устанавливается на кронштейне, который перемещается по вертикальным направляющим корпуса с помощью рукоятки механизма подъема

Кунгурского лпумг. В проекте приведено описание устройства и принципы работы технологического оборудования и систем автоматики. Общий объем дипломного проекта составляет 121 страниц, включая 22 таблиц, 19 рисунков и схем, 1 приложение и 7 листов чертежей и схем формата А1

Расчет тупиковой разветвленной газовой сети низкого давления методом оптимальных диаметров

Содержание Задание на дипломное проектирование 2 Содержание 3 Реферат 6 Введение 8 1 Технологическая часть 10 1.1 Краткая характеристика КЦ-3 и линейного участка

В данной курсовой работе разработан многоканальный коммутатор аналоговых сигналов, с учетом заданных параметров. Разработана принципиальная схема, выбрана элементная база, выполнен расчет коэффициента передачи

Министерство образования и науки Украины Национальная академия природоохранного и курортного строительства Факультет экономики и менеджмента Кафедра Маркетинга

90S2313 Устройство состоит из программируемого микропроцессорного устройства отвечающего за приём сигналов с входных шлейфов и выдачи команд на различные сигнализационные устройства. Устройство (рис.1) содержит собственный блок питания, питающийся от источника напряжения 220В переменного тока 50 Гц.

Есть по меньшей мере два объяснения тому, по какой причине появились первые стиральные машины. Согласно первому объяснению, их создали заботливые мужья, чтобы облегчить труд жен.

МЭСМ создавалась как полигон для исследования основных принципов построения вычислительных машин, проверки методик решения определенных задач и наработки опыта эксплуатации подобной техники.

Автор. Каблучкова Р.В. Усинск, Коми, 1996 год Тема. Устройство ПЭВМ фирмы IBM. Периферийное оборудование. Назначение и история создания ПЭВМ. Краткий обзор ПЭВМ фирмы IBM.

Здесь выделяют аналоговые (непрерывного действия); цифровые (дискретного действия); гибридные (на отдельных этапах обработки используются различные способы физического представления данных).

Самоназвание негидальцев - элканбэйенин, "амгуньские люди". Территория негидальцев административно входит в Хабаровский край.

В начале 19 века Чарльз Бэббидж сформулировал основные положения, которые должны лежать в основе конструкции вычислительной машины принципиально нового типа.

Атанасов Джон Винсент (1903-1995) - автор первого проекта электронной цифровой вычислительной машины.

Тьюринг (Turing) Алан Матисон (1912 — 54) — гениально одаренный английский математик. В возрасте 24 лет написал работу "О вычислимых числах", которой суждено было сыграть исключительно важную роль в развитии вычислительной математики.

Назначение партитивного аппарата для искусственного дыхания ДП-2. Условия работы аппарата от сжатого кислорода. Работа в режиме отсасывания жидкостей (аспирации). Устройство специального увлажнителя - конденсатора. Основные правила техники безопасности.

Категории

Назначение, устройство, принцип работы и правила эксплуатации стиральной машины Амгунь

Назначение, устройство, принцип работы и правила эксплуатации стиральной машины "Амгунь" Допустити до захисту 5.2 Литература ВВЕДЕНИЕ Бытовое обслуживание населения играет очень важную роль. Оно активно способствует сближению условий жизни городского и сельского населения, закреплению кадров, особенно на селе и в обживаемых районах, рациональному использованию материальных и трудовых ресурсов. Одной из перспективных и быстроразвивающихся отраслевых групп бытовых услуг является ремонт бытовых машин и приборов. На развитие и совершенствование отраслевой группы услуг по ремонту бытовой техники большое влияние оказывает технический прогресс. Любая машина, находящаяся в процессе эксплуатации, требует постоянного ухода (смазки, чистки, устранения мелких неисправностей) и периодического ремонта (замена вышедших из строя деталей, агрегатов и узлов). Таким образом, бытовая техника, находящаяся в эксплуатации населения, ее постоянное конструктивное усложнение, способствует быстрому развитию отраслевой группы по ремонту бытовой техники. Предприятия по ремонту бытовой техники оказывают населению большое количество услуг: ремонт холодильников, стиральных машин, пылесосов, полотеров, швейных машин, электробритв и т. д. Эти предприятия должны постоянно совершенствовать свою деятельность. Полное удовлетворение населения в бытовых услугах, улучшения качества и повышения культуры обслуживания, сокращения сроков исполнения заказов - таковы основные направления совершенствования деятельности предприятий по ремонту бытовой техники. Успешное решение всех этих задач во многом зависит от уровня организации и планирования их деятельности. С целью улучшения качества обслуживания, а также расширения количества услуг населению, на предприятиях внедряются новые виды и формы обслуживания, такие как: - ремонт в присутствии заказчика; - прием заказов по телефону; - ремонт сегодня на сегодня; - использование обменного фонда бытовых приборов; - абонементное обслуживание; - прием заказов на предприятии, или же по месту проживания. 1ОБЩАЯ ЧАСТЬ

1.1 Назначение, устройство, принцип действия, техническая характеристика и правила эксплуатации стиральной машины «Амгунь»

Стиральные машины «Амгунь» предназначены для механизации одной из самых трудоемких операций ручного труда в домашнем хозяйстве - стирки белья. Принцип стирки заключается в физико-химическом и механическом воздействии на белье. Физико-химическое воздействие на белье оказывают всевозможные стиральные растворы, а механическое воздействие на белье создается при помощи активации моющего раствора, которая заключается в сообщении стиральному раствору механической энергии. Активация способствует смачиванию белья, проникновению стирального раствора между бельем и загрязнением, равномерному распределению моющих средств в воде и разрушения загрязнения. [5]

Активация моющего раствора происходит за счет вращения активатора, а активатор приводится во вращение за счет электродвигателя. Передача вращательного движения от электродвигателя к активатору происходит за счет клиноременной передачи.

Стиральная машина типа «Амгунь» состоит из следующих узлов: корпус машины, стиральный бак, узел активатора, электрический привод активатора, отжимное устройство с ручным приводом, тепловое реле и гидравлическая система.

Корпус машины имеет круглую форму. Изготавливают корпус из листовой стали, которая сверху покрывается нитроэмалью. Корпус машины закрывается съемной крышкой. Для удобства передвижения имеются ручки и ходовые ролики. Для сохранения устойчивости машинки при отжиме белья в нижней части корпуса имеется педаль.

Для намотки шнура имеется специальная скоба. Также на корпусе машины находится реле времени РВ - 6, которое служит для включения машинки на заданный промежуток времени.

Стиральный бак в машине типа СМР имеет цилиндрическую форму, дно бака скошено (наклонено). Стиральный бак изготовлен из алюминия для предотвращения его коррозии. Активатор расположен на дне стирального бака. В месте установки активатора имеется углубление для предотвращения попадания белья при стирке в зазор между активатором и стиральным баком и тем самым предупредить повреждение белья в процессе стирки. На верхней части стирального бака имеется выдавка которая показывает рекомендуемый уровень стирального раствора вместе с бельем в баке во время стирки.

В нижней части бака имеется отверстие, которое с внутренней стороны, закрыто фильтрующей сеткой. Слив моющего раствора производится по шлангу который выводится через отверстие в корпусе машинки. Все детали, соприкасающиеся со стиральными растворами, устойчивы к воздействию на них щелочного раствора. Швы на внутренней стороне стирального бака делают идеально гладкими, что предохраняет белье при стирке.

Узел активатора состоит из активатора, опоры и привода активатора. Активатор - стальной или пластмассовый диск с небольшими ребрами высотой 15 мм, закрепленный на оси, вращающейся в самосмазывающихся подшипниках опоры. На другой стороне оси надет шкив. В опоре имеется резиновый сальник, который уплотняет узел активатора и предотвращает протекание стирального раствора по оси. Также опора имеет подшипники скольжения в виде промасленных бронзографитовых втулок, не требующих дополнительной смазки в течение долгого времени эксплуатации.

Активатор приводится в движение при помощи однофазного асинхронного двигателя АВЕ - 071 - 4С через клиноременную передачу. Величина зазора между активатором и стиральным баком обычно составляет 1 - 1,5 мм. При меньшем зазореактиватор будет касаться стирального бака, в результате чего дно бака портится. При большом зазоре активатор будет рвать белье.

Рама для крепления электродвигателя расположена в нижней части корпуса машины под стиральным баком. Служит для крепления электродвигателя привода активатора, конденсатора и токового защитного реле. Так как передача вращения происходит с помощью клинового приводного ремня, в раме имеются пазы для установки необходимого натяжения ремня. Электродвигатель установлен на изолирующих втулках. Также на раме крепится конденсатор и тепловое реле РТ - 10.

Отжимное устройство расположено в верхней части корпуса. Отжимное устройство состоит из корпуса, двух отжимных валиков, опирающихся на подшипниковые вкладыши, пружины и винта, посредствам которого изменяется расстояние между отжимными валиками.

Усилие необходимое для отжимания создается при помощи пружины.

Валики приводятся в действие при помощи складной рукоятки, скрепленной втулкой. В нерабочем состоянии отжимное устройство убирается внутрь машинки.

Таблица 1.1 - Технические данные стиральной машины «Амгунь». [5]

При работе со стиральной машиной нужно соблюдать такие правила:

· перед включением машины в сеть необходимо проверить ее электропроводку на отсутствие возможных нарушений изоляции, а также отсутствие замыкания токоведущих частей на корпус.

· При появлении признаков пробоя электрического тока на корпус, пользоваться стиральной машиной запрещается.

При работе стиральной машины запрещается:

· Одновременно касаться корпуса машины и заземленных частей (трубопроводам, кранам и т. д.).

· Пользоваться разбитыми штепсельными вилками и розетками, а также поврежденными соединительными шнурами.

· Включать и выключать стиральную машину и вилку шнура мокрыми руками.

1.2 Сравнительная характеристика стиральной машины «Амгунь» с другими аналогичными стиральными машинами

Стиральная машина «Рига - 17» типа СМР - 1.5 в отличии от стиральной машины «Амгунь» имеет другую конструкцию по механической и электрической части.

Стиральная машина «Рига - 17» имеет два режима стирки. Бак стиральной машины изготовлен из нержавеющей стали, смонтирована на цилиндрическом корпусе. Что касается стиральной машины «Амгунь», то она имеет только один режим стирки, бак изготовлен из алюминия и смонтирован внутри корпуса стиральной машины.

В отличии от стиральной машины «Амгунь» в машине «Рига - 17» на валу активатора установлен центробежный насос, который служит для откачивания стирального раствора из бака.

Стиральная машина «Рига - 17» имеет электродвигатель с отключаемой пусковой обмоткой АД180 - 4/71, который запускается пускозащитным реле типа РТК - С. А стиральная машина «Амгунь» имеет конденсаторный электродвигатель типа АВЕ - 071 - 4С.

Для защиты электродвигателя от сгорания в машине «Рига - 17» служит защитное реле, которое смонтировано вместе с пусковым реле в одном корпусе.

Для слива остатков стирального раствора в машине «Рига - 17» имеется патрубок закрытый резьбовой пробкой, а у машинки «Амгунь» стиральный раствор сливается через шланг.

Стиральная машина типа «Донбасс - 3» и стиральная машина «Амгунь» имеют практически одинаковую конструкцию. Электрооборудование у машин почти одинаковое однако стиральная машина «Донбасс - 3» имеет два режима стирки «обычный» и «бережный». Для переключения этих режимов служит реверсивный переключатель ПСМ - 10.

Также стиральная машина «Донбасс - 3» имеет стиральный бак изготовленный из нержавеющей стали, а у машины «Амгунь» он изготовлен из алюминия.

Таблица 1.2 - Техническая характеристика стиральных машин.

LM 1 - Рабочая обмотка

LM 2 - Пусковая обмотка

XP - Штепсельная вилка

С1 - Конденсатор емкостью 4 мкФ

КК - Защитное реле РТ - 10

М - Ротор двигателя АВЕ - 071 - 4С

КТ - Реле времени РВ - 6

Рисунок 1.1 - Принципиальная электрическая схема стиральной машины «Амгунь»

При включении вилки XP в сеть и повороте ручки реле времени КТ

происходит замыкание контактов и на электродвигатель подается напряжение. Так как в цепь пусковой обмотки включен конденсатор С, то в статоре электродвигателя образуется вращающееся магнитное поле за счет смещения магнитных потоков, создаваемых рабочей и пусковой обмотками, на 90 электрических градусов. Под воздействием вращающегося магнитного поля ротор двигателя начинает вращаться. По истечении заранее установленного времени реле времени размыкает контакты и электродвигатель остонавливается.

Последовательно к электродвигателю подключено токовое защитное реле КК, которое обеспечивает защиту электродвигателя от перегрузок по току. Реле работает следующим образом: при повышении потребляемого тока происходит нагревание биметаллической пластины, расположенной в корпусе реле, которая, деформируясь, размыкает контакты. После размыкания контактов ток через реле не протекает, пластина охлаждается, контакты замыкаются.

1.4 Технические данные двигателяАВЕ - 071 - 4С

Электродвигатель однофазный асинхронный с короткозамкнутым ротором, конденсаторного типа. Исполнение закрытое с самовентеляцией. По способу монтажа изготавливается во фланцевом исполнении. Рабочее положение как вертикальное так и горизонтальное. Режим работы повторно-кратковременный. Продолжительность рабочего цикла - 10 минут. Уровень шума работающего электродвигателя не превышает 65 дБ на расстоянии 1 м. Наиболее часто применяется в качестве электроприводы активатора в бытовых стиральных машинах. [8]

Таблица 1.3 -Технические данные двигателя АВЕ - 071 - 4С.

1.5 Описание принципа работы реле времени РВ - 6 Реле времени предназначено для автоматического отключения бытовых стиральных машин по истечении предварительно установленного времени. Реле выпускается в диапазоне выдержки времени (в зависимости от конструктивного исполнения реле) от 1 до 6 или от1 до 10 минут. Допустимое отклонение выдержки от заданного времени 0.5 минут. [4] Электрическая прочность основной изоляции 1500 В, электрическая прочность усиленной изоляции 4000 В. ресурс реле времени должен составлять не менее 12 500 включений, срок службы - 10 лет. Механизм реле смонтирован на двух платах - верхней и нижней. На верхний конец оси центрального колеса надевается ручка с градуировкой в минутах и устанавливается заводная пружина. На нижний конец оси центрального колеса закрепляется пластмассовый кулачок, предназначенный для замыкания и размыкания контактов. Поворотом ручки реле времени устанавливается требуемое время стирки. Одновременно с этим контакты реле замыкаются и машина включается. Заводная пружина передает движение на центральное колесо, промежуточное и анкерные колеса и баланс - спираль часового механизма. При повороте ручки кулачок, насаженый на нижнюю часть оси центрального колеса, своими выступами прижимает подвижные контакты к неподвижным. По истечении заданного промежутка времени контакты реле времени размыкаются и машина останавливается. Это происходит потому, что упор, имеющийся на центральном колесе и передвигающийся в прорези нижней пластины при заводе пружины, возвращается в исходное положение и часовой механизм останавливается. Размыкание контактов происходит в результате поворота кулачка. При этом, попадая в прорези на кулачке, подвижные контакты разжимаются и отходят от неподвижных контактов. Техническая характеристика реле времени РВ - 6. Номинальное напряжение, В 127 220 Номинальный ток, А 6 10 Пусковой ток, А 17 30 Габаритные размеры, мм 60*63 Масса, гр 300 1.6 Описание электрической защиты электродвигателя Реле РТ - 10 предназначено для защиты однофазных асинхронных двигателей от недопустимого перегрева, а также для защиты от перегрузок однофазных электрических цепей и установок на номинальное напряжение 220 В переменного тока частотой 50Гц. Номинальные токи тепловых элементов: 1.2, 1.4, 1.9, 2.5, 3.3, 4.3А. Потребляемая мощность тепловым элементом составляет 4В*А. Масса не более 0.04 кг. [6] При температуре окружающей среды 40 0 С реле не срабатывают в течение 30 мин при токе 1.1 Iном. При температуре окружающей среды 40 0 С реле в холодном состоянии отключает электрическую цепь в течении времени не более 30 мин при токе 1.35 Iном и 18 - 60 с при токе 2 Iном . Самовозврат контактов реле во включенное состояние происходит за время, от 30 с до 6 мин, при температуре окружающей среды 40 0 С. Условия эксплуатации реле РТ - 10 Высота над уровнем моря не более 1000м Температура окружающей среды 0 - 70 0 С Относительная влажность окружающей среды: при температуре 20 0 С До 90% при температуре 40 0 С До 50% Ускорение: при вибрации мест крепления 50 Гц До 3 g при воздействии ударных сотрясений с длительностью ударного цикла 1 - 10 мс До 5 g Окружающая среда - не взрывоопасная, не содержащая токопроводящей пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрации, разрушающих изоляцию и металлы. Место установки реле должно быть защищено от попадания масла, воды, эмульсии и непосредственного воздействия солнечной радиации. Рабочее положение - вертикальное контактами вверх. Допускается отклонение от вертикального положения на 15 0 в любую сторону. Степень защиты реле от внешнего воздействия - 1Р30. Электрическая и механическая износоустойчивость контактов при температуре окружающей среды 40 0 С и cos 0.8 не мение 6300 циклов включения и отключения при токе 1.35 Iном и 100 циклов при токе 8 Iном. Принцип работы реле РТ - 10 При отсутствии тока в обмотке электродвигателя или когда величина тока недостаточна для срабатывания реле, биметаллическая пластина занимает положение при котором контакт замкнут. При протекании тока в обмотке электродвигателя, а, следовательно, через последовательно соединенные нагревательный элемент и биметаллическую пластину последняя под действием выделяющегося тепла изгибается вниз. Изгиб биметаллической пластины приводит к деформации перекидной пружины. До тех пор пока степень деформации перекидной пружины не достигла критического состояния, контакты реле остаются замкнутыми. Однако при большой величине тока деформация перекидной пружины достигает критического состояния, и пружина мгновенно переходит в другое устойчивое положение, размыкая контакты. Ход подвижной пластины при размыкании ограничивается упорной пластиной. Промежуток времени с момента начала протекания тока через реле и моментом размыкания контактов называется временем срабатывания реле. Время срабатывания зависит от положения неподвижного контакта которое регулируется при помощи регулировочного винта. Если переместить регулировочный винт вверх, то при замкнутых контактах подвижный контакт в начальный момент занимает положение, в котором деформация пружины переброса (при прочих равных условиях) будет находиться ближе к критическому состоянию, вследствие чего реле срабатывает быстрее. При перемещении винта вниз время срабатывания увеличивается. После размыкания контактов биметаллическая пластина охлаждается, и перекидная пружина деформируется в обратном направлении. До некоторого положения биметаллической пластины подвижный контакт остается в исходном разомкнутом состоянии, а при дальнейшем изгибе биметаллической пружины, мгновенно замыкается, подключая электродвигатель к источнику питания. Промежуток времени между моментом размыкания контактов и моментом их замыкания составляет время возврата реле. 1.7 Обмоточные данные двигателя типаАВЕ - 071 - 4С Статор имеет 24 паза, в которые вкладываю пусковую и рабочую обмотку, состоящие из 4 катушечных групп по три катушки. Схема обмотки двухслойная равнокатушечная. Таблица 1.4 - Обмоточные данные двигателя. [8]

1.8 Развернутая схема обмотки статора двигателя АВЕ - 071 - 4С с описанием технологии выполнения

Методика перемотки статора электродвигателя:

Перед перемоткой двигателя необходимо извлечь из статора старую обмотку. Для этого разбирают двигатель и срезают лобовую часть обмотки, затем статор помещают в печь для расплавления лака в пазах. По истечению нескольких часов статор вынимают из печи и при помощи крючка извлекают старую обмотку. После удаления старой обмотки пазы очищают от пазовой изоляции, и равняют магнитопровод который в результате извлечения обмотки может быть немного сдвинут. Далее на намоточном станке наматывают 4 катушечных группы по 3 катушки в соответствии с обмоточными данными электродвигателя. Далее пазы статора гильзуют гильзами из электрокартона. После гильзовки в пазы статора вкладывают намотанные катушки и делают выводы от них, накладывают бандаж на лобовые части обмотки и пропитывают лаком. После пропитки статор сушат. После сушки проверяют обмотки статора на наличие цепи и проверяют сопротивление изоляции обмотки. Далее электродвигатель собирают и проверяют его работоспособность, потребляемый ток и мощность.

Рисунок 1.2 - Развернутая схема обмотки статора электродвигателя АВЕ - 071 - 4С

1.9 Поверочный расчет двигателя типа АВЕ - 071 - 4С [3]

Данные для расчета:

· Диаметр расточки статора Да, 7 см

· Внешний диаметр пакета статора Дн, 11.6 см

Основные размеры двигателя

Расчетная мощность двигателя:

= 60% - коэффициент полезного действия

cos = 0.9 - коэффициент полезного действия

Расчетная длинна пакета статора:

где К 1 - отношение расчетной длинны статора к диаметру его расточки. Берется в пределах 0.5 1.4

Да - диаметр расточки статора по данным

Число пар полюсов:

где Да - из формулы (1.2)

Шаг обмотки по пазам:

Отношение мощности, потребляемой пусковой обмоткой к мощности, потребляемой рабочей обмоткой:

где Р 3 - мощность, потребляемая пусковой обмоткой

Р 1 - мощность, потребляемая рабочей обмоткой

У конденсаторных двигателей это соотношение имеет значение:

13 можно выбрать равным:

где W 3 - число витков пусковой обмотки по данным

q 3 - сечение провода пусковой обмотки, взятый с обмоточных данных двигателя

W 1 . q 1 - число витков и сечение провода рабочей обмотки, определяем из справочных данных.

Значение магнитной индукции в воздушном зазоре

Амплитуда магнитной индукции, образованная рабочей обмоткой может быть:

Амплитуда индукции в воздушном зазоре, образованная м. д. с. пусковой обмотки статора может быть:

Значение полезных магнитных потоков в воздушном зазоре двигателя

Магнитный поток образованный м. д. с. рабочей обмотки:

где = 0.64 - отношение средней индукции к ее амплитуде

Магнитный поток, образованный м. д. с. пусковой обмотки:

где В 1 б - находится в пределах 0.3 0.5

Число витков рабочей обмотки

где К - берется в пределах 0.8 0.94

kw - обмоточный коэффициент, берется в предеах 0.80 0.96

2.3 Восстановление изношенных деталей

Каждый год предприятия используют большое количество деталей на производство запчастей. Хотя потери его в результате износа незначительные, поэтому наиболее рационально будет восстанавливать детали, а не заменять их, тем самым решить проблему промышленности в запасных частях. [1]

Для восстановления изношеных деталей используются следующие способы:

- использование синтетических материалов;

- паяние и сваривание

Активная сталь должна быть спрессована так плотно, чтобы сила трения между ее отдельными пластинами исключала возможность какого либо, даже незначительного, перемещения одного листа по отношению к другому.

Ослабление прессовки при работе машины приводит к шуму, а сильное ослабление приводит к вибрации.

Ослабление прессовки приводит к появлению ржавых пятен на поверхности стали, что можно легко заметить при разборке электродвигателя перед ремонтом.

При недостаточной плотности прессовки вибрация отдельных листов приводит к разрушению меж листовой изоляции и приводит к поломке не зажатых листов, смежных с вентиляционными каналами. Отломанные части зубцов могут повредить обмотку или активную сталь.

Так как ослабление прессовки чаще всего наблюдается в зубцовой зоне, иногда в местах с ослабленной прессовкой достаточно забить текстолитовые и гетинаксовые уплотняющие клинья, размеры которых должны соответствовать размерам зубца. При забивке клинья заглубляют на 2 - 3 мм ниже поверхности стали. Для предохранения клиньев от выпадания на них отгибают соприкасающиеся края зубцов. Затем сталь покрывают изоляционным лаком. При последующем ремонте или осмотре стали, сохранность этой пленки поможет убедиться в отсутствии на отремонтированных участках контактной коррозии. Появление коррозии на отлакированной поверхности определит необходимость дополнительного уплотнения стали.

Часто при ослаблении стали имеет место так называемая «гармошка» пакетов стали, при которой отдельные листы стали смещаются в тангенциальном направлении и зубцы частично заходят в паз.

Выступающие в пазы зубцы выправляют стальными оправками с последующей опиловкой напильниками.

2.4 Пооперационно-переходной процесс ремонта электрооборудования стиральной машины «Амгунь»

При разроботке технологического процесса ремонта деталей и узлов стиральной машины из всех способов выбирают наиболее рациональный, обеспечивающий получение необходимых эксплуатационно-ехнических свойств ремонтируемых и восстанавливаемых узлов и деталей.

Для выполнения операций технологического процесса ремонта узлов и деталей используется специальное технологическое оборудование, оснастка и приспособление, равноценные по точности, но различные по их сложности, стоимости и производительности.

2.5 Характеристика оборудования необходимая для ремонта стиральных машин

Для ремонта стиральных машин мастерская должна иметь следующие

приборы и устройства: переносной комплект инструментов ПЧ - 2, мегомметр М1101, шумомер Ш - 71, стенды УРСМ - 15, УРСМ - 16, подъемный стол УРСМ - 14, пресс УПРС - 1.

Комплект предназначен для проведения мелкого ремонта стиральных машин на дому разъездным механикам. В чемодан вложен набор слесарных инструментов и принадлежностей для выполнения монтажно-демонтажных и ремонтных работ, в том числе для замены отдельных деталей стиральных машин; разборки соединений при ремонте реле времени, защитных и пускозащитных реле, микровыключателей, электромагнитных клапанов, программных устройств и т.д. а также для устранения обрывов электрических проводов; устройство типа ДХ - 1 для контроля электрических параметров: сила тока, напряжения, сопротивления электрических цепей, сопротивления изоляции.

Габаритные размеры чемодана 450*350*150 мм. масса 9 кг

Мегомметр предназначен для измерения изоляции стиральных машин. Мегомметр состоит из измерительной системы и генератора. Генератор мегомметра позволяет получить постоянное напряжение при вращении ручки генератора. Для измерения сопротивления изоляции необходимо один вывод мегомметра подключить к накоротко замкнутым выводам вилки, а второй вывод мегомметра подключить к корпусу стиральной машины и покрутить ручку. [6]

Сопротивление изоляции определяют по шкале. Мегомметр позволяет

определить изоляцию в пределах от 0 до 10 000 МОм. Мегомметры выпускаются на напряжение 500, 1000 и 2500 В.

Шумомер предназначен для измерения акустических шумов. Шумомер состоит из измерительной системы, микрофона и шкалы. Для измерения уровня шума необходимо направить микрофон на работающую стиральную машину на расстоянии 1 метр от корпуса машины, включить прибор. По шкале определяют уровень шума. Прибор позволяет определить шум в пределе от 30 до 50 дБ и в пределе от 50 до 140 дБ.

Таблица 2.3 - Технические параметры шумомера Ш - 71

Стенд УРСМ - 15 предназначен для контроля стиральных машин по следующим параметрам: запуск машины при номинальном, повышенном и пониженном напряжении, ток потребления и мощность потребления, время срабатывания защитных, тепловых и пусковых элементов, сопротивление изоляции и активно сопротивление. То есть это диагностический стенд для ремонта стиральных машин. Таблица 2.4 - Техническая характеристика стенда УРСМ - 15 Подъемный стол УРСМ - 14 предназначен для подъема стиральных машин на высоту 800 мм и позволяет поворачивать машину на угол 360 0. Данный стол питается от сети и содержит двигатель для подъема, что исключает ручную работу при подъеме и повороте стиральной машины. Стол позволяет подымать груз массой до 100 кг. Пресс УПРС - 1 предназначен для ремонта стиральных машин типа СМР и СМП. Конструктивно пресс представляет собой массивную плиту на которой закреплена вертикальная стойка, на которой нарезана зубчатая рейка. В зацеплении с рейкой находится зубчатое колесо. Шестерня приводится в действие с помощью маховика с рукояткой, в результате чего головка пресса опускается и запрессовывает необходимую деталь. Стенд УРСМ - 16 предназначен для испытания изоляции двигателей на пробой постоянным напряжением, превышающим номинальное напряжение питания двигателя в 5 раз. Стенд состоит из камеры и непосредственно пробойной установки.

Таблица 2.5 - Технические характеристики стенда УРСМ - 16

Напряжение испытания, В

Напряжение питания, В

Габаритные размеры, мм

2.6 Перечень быстроизнашивающихся деталей стиральной машины «Амгунь» которые подлежат замене или восстановлению

В процессе эксплуатации стиральной машины проявляются как заводские дефекты, так и дефекты появляющиеся в процессе неправильной эксплуатации машины. Эти дефекты устраняются в процессе ремонта заменой или восстановлением узлов и деталей.

Таблица 2.6 - Перечень быстроизнашивающихся узлов и деталей.

Узел или деталь

2.7 Технические требования к стиральной машине «Амгунь» после ремонта

- Отремонтированные машины должны соответствовать требованиям РСТ Украины 1301 - 91. [9]

Работа, которую точно примут

Работы в архивах красиво оформлены согласно требованиям ВУЗов и содержат рисунки, диаграммы, формулы и т.д.
PPT, PPTX и PDF-файлы представлены только в архивах.
Рекомендуем скачать работу.

© 2000 — 2016, ООО «Олбест»
Все права защищены
